Rezervoare de acumulare

Rezervoare de acumulare pentru apă de încălzit / Boilere indirecte de apă caldă

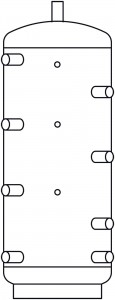

REZERVOARE DE ACUMULARE

Descarca de aici manualul de instructiuni pentru modelul PS ( disponibil doar in limba engleza )

Sunt destinate pentru acumularea şi distribuţia ulterioară a energiei termice din cazane pe combustibil solid, pompe termice, colectoare solare, cazane electrice, etc.

8 puncte de sudură pe partea cu filet interior G 6/4“ (PS 200 numai 6 puncte de sudură ) - pentru racordarea surselor şi încărcărilor termice, sau introducerea rezistenţelor electrice

1 punct de sudură în partea de sus cu filet interior G 6/4“ - pentru dezaerisire sau ieşire în sistemul de încălzire

PS

3 puncte de sudură pe partea cu filet interior G 1/2“ - pentru conectarea senzorilor de temperatură



Tipul (litri)

Înălţimea (mm)

Diametrul* (mm)

PS 200 1440 450
PS 300 1510 550
PS 500 1650 650
PS 800 1730 790
PS 1000 2050 790
PS 1500 2340 950
PS 2000 2335 1100
PS 3000 2295 1400
PS 4000 2355 1600
PS 5000 2855 1600

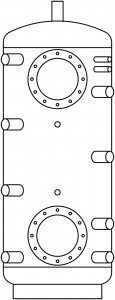

Rezervoare de acumulare PS2F

Descarca de aici manualul de instructiuni pentru modelul PS2F ( disponibil doar in limba engleza )

Sunt dotate cu două flanşe sudate. Fiecare dintre ele poate fi montată cu schimbător de căldură tubular de mărime corespunzătoare conform aplicaţiei alese şi puterii termice necesare. În practică, de exemplu schimbătorul de căldură din partea de jos poate fi conectat la sistem solar, iar cel de sus serveşte pentru prepararea apei calde menajere prin debit (în continuare numai ACM). Preparaea în acest fel a ACM limitează substanţial apariţia legionellei.

8 puncte de sudură pe partea cu filet interior G 6/4“ - pentru racordare surselor a încărcărilor termice, sau introducerea corpurilor de încălzire electrice

1 punct de sudură în partea de sus cu filet interior G 6/4“ - pentru dezaerisire sau ieşire în sistemul de încălzire

PS2F

4 puncte de sudură pe partea cu filet interior G 1/2“ - pentru conectarea senzorilor de temperatură

2 flanşe sudate lateral, diametrul interior 210 mm - pentru amplasarea schimbătoarelor de căldură cu aripioare



Tipul (litri)

Înălţimea (mm)

Diametrul* (mm)

PS2F 300 1510 550
PS2F 500 1650 650
PS2F 800 1730 790
PS2F 1000 2050 790
PS2F 1500 2340 950
PS2F 2000 2335 1100
PS2F 3000 2295 1400
PS2F 4000 2355 1600
PS2F 5000 2855 1600


Rezervoare de acumulare PSWF

 Descarca de aici manualul de instructiuni pentru modelul PSWF ( disponibil doar in limba engleza )

Sunt dotate cu flanşa sudată superioară care poate fi montată pe schimbătorul de căldură tubular de mărime corespunzătoare conform aplicaţiei alese a puterii termice necesare. De asemenea sunt dotate cu o serpentină inferioară de încălzire din oţel. Aceste rezervoare sunt potrivite mai ales pentru combinaţii cu sisteme solare.

8 puncte de sudură pe partea cu filet interior G 6/4“ (PSW 200 numai 6 puncte de sudură ) - pentru racordarea surselor şi încărcărilor termice, sau introducerea rezistenţelor electrice.

1 punct de sudură în partea de sus cu filet interior G 6/4“ - pentru dezaerisire sau ieşire în sistemul de încălzire.

4 puncte de sudură pe partea cu filet interior G 1/2“ (PSW 200 numai 3 puncte de sudură) - pentru conectarea senzorilor de temperatură.

2 puncte de sudură cu filet interior G 1“ - racordarea serpentinei de jos din oţel.

1 flanşa de sus sudată lateral, diametrul interior 210 mm - pentru amplasarea schimbătoarelor de căldură cu aripioare.

Presiune de lucru maximă 6 bar temperatura de lucru maximă 95 °C.

PSW:  Nu are flanşa de sus.

Tipul (litri)

Înălţimea (mm)

Diametrul* (mm)

Serpentina de încălzire
suprafaţa m2

PSW 200 1440 450
PSWF 300 1510 550  1,5
PSWF 500 1650 650  2
PSWF 800 1730 790  2,4
PSWF 1000 2050 790 2,8
PSWF 1500 2340 950  3
PSWF 2000 2335 1100  3,6
PSWF 3000 2295 1400  4,8
PSWF 4000 2355 1600  5
PSWF 5000 2855 1600


SCHIMBĂTOARELE DE CĂLDURĂ TUBULARE CU ARIPIOARE

Sunt prevăzute pentru transferul termic în rezervoare de acumulare. Sunt fabricate din tuburi de cupru cu aripioare care oferă mai mare suprafaţă şi transfer termic mai eficient. Se deosebesc prin mărimea suprafeţei de transfer termic, lungimea, dimensiuni de racordare, modul de înfăşurare şi numărul de tuburi. Conform convenţiei cu clientul (la comenzi mai mari) schimbătoarele pot fi fabricate conform cerinţelor clientului.

Presiune de lucru maximă 10 bar temperatura de lucru maximă 95 °C.





Flanşe pentru rezervoare de acumulare PS2F şi PSWF: Nu fac parte din rezervoare de acumulare, trebuie comandate conform utilizării concrete a rezervorului.




Cod comandă Suprafaţa (m2) Lungimea spiralei (mm) Diametrul spiralei (mm) Racordare Numărul de tuburi
6150 0,6 410 145 G 3/4“ 1
6151 1,06 420 145 G 3/4“ 1
6152 1,80 470 170 G 3/4“ 1
6154 2,63 600 190 G 3/4“ 1
6155 3,15 560 185 G 1“ 2
6157 3,60 650 190 G 1“ 2
6156 4,50 750 190 G 1“ 2

IZOLARE TERMICĂ

Pentru rezervoare de acumulare PSF, PS2F şi PSWF livrăm izolaţii detaşabile cu grosimea de 100 mm din poliuretan moale, cu suprafaţă din piele sintetică de culoare albă.

* Diametrul rezervorului fără puncte de sudură şi izolaţie. Diametrul total al rezervorului este cu 200 mm mai mare.
